Kada je u pitanju odabir pravog motora za dati kapacitet pumpe, postoji nekoliko ključnih faktora koje treba uzeti u obzir. Kao dobavljač pumpi i motora, susreo sam se sa brojnim kupcima koji su se suočili sa izazovom preciznog dimenzionisanja motora za njihove specifične potrebe pumpe. U ovom postu na blogu podijelit ću neke bitne uvide i korake koji će vam pomoći da donesete informiranu odluku.
Razumijevanje kapaciteta pumpe
Prije nego što pređete na dimenzioniranje motora, važno je imati jasno razumijevanje kapaciteta pumpe. Kapacitet pumpe se obično mjeri u smislu brzine protoka (npr. galoni u minuti ili litri u sekundi) i glave (pritisak potreban za pomicanje tekućine). Ovi parametri su određeni specifičnim potrebama aplikacije, kao što su zapremina tečnosti koja se prenosi i udaljenost i visina koju treba pumpati.
Na primjer, u sistemu vodosnabdijevanja za veliku zgradu, pumpa treba da isporuči dovoljan protok kako bi zadovoljila potražnju svih stanara, dok prevazilazi gubitke pritiska u cijevima i stiže do gornjih katova. S druge strane, u industrijskom procesu, pumpa će možda morati da rukuje fluidom visokog viskoziteta na određenom pritisku, što će značajno uticati na zahteve kapaciteta pumpe.
Faktori koji utječu na dimenzioniranje motora za pumpe
1. Zahtjevi za napajanje
Snaga potrebna za pogon pumpe direktno je povezana s njenim kapacitetom. Osnovna formula za izračunavanje snage (P) pumpe je:
[P=\frac{Q\puta H}{\eta\ puta 3960}]
gdje je (Q) brzina protoka u galonima po minuti, (H) je glava u stopama, a (\eta) je efikasnost pumpe. Ova formula daje snagu u konjskim snagama. Ako koristite metričke jedinice, formula postaje:
[P=\frac{Q\ puta H\ puta\rho\ puta g}{\eta\ puta 1000}]
gdje je (Q) brzina protoka u kubnim metrima u sekundi, (H) je visina u metrima, (\rho) je gustina fluida u kilogramima po kubnom metru, (g) je ubrzanje zbog gravitacije ((9,81 m/s^{2})), a (\eta) je efikasnost pumpe.
Važno je napomenuti da snaga motora treba da bude nešto veća od izračunate snage pumpe kako bi se uračunale sve neefikasnosti u motoru i obezbedila sigurnosna granica.
2. Efikasnost pumpe
Efikasnost pumpe varira u zavisnosti od tipa pumpe, njenog dizajna i radnih uslova. Centrifugalne pumpe, na primjer, imaju različite krive efikasnosti na osnovu njihovog dizajna radnog kola i brzine protoka. Pozitivne pumpe, kao što su klipne i zupčaste pumpe, takođe imaju svoje karakteristike efikasnosti.
Kada dimenzionirate motor, morate znati efikasnost pumpe na željenoj radnoj tački. Pumpa niže efikasnosti će zahtijevati snažniji motor za postizanje istog kapaciteta pumpe.
3. Otpornost sistema
Otpor sistema uključuje sve faktore koji se suprotstavljaju protoku fluida u sistemu, kao što su trenje cijevi, ventili i spojevi. Veći otpor sistema znači da pumpa mora raditi više da bi održala željeni protok, što zauzvrat povećava zahtjeve za snagom motora.
Da biste precizno dimenzionirali motor, morate izračunati ukupni otpor sistema i osigurati da ga kombinacija pumpa-motor može savladati. Ovo često uključuje detaljne hidraulične proračune i razumijevanje rasporeda cjevovoda.
4. Radni ciklus
Radni ciklus se odnosi na vrijeme koje će pumpa raditi. Ako se od pumpe traži da radi kontinuirano, motor mora biti dimenzioniran da izdrži kontinuirano opterećenje. Nasuprot tome, ako pumpa radi povremeno, manji motor može biti dovoljan, sve dok može podnijeti vršna opterećenja tokom perioda rada.
Koraci za dimenzioniranje motora za dati kapacitet pumpe
Korak 1: Odredite kapacitet pumpe
Kao što je ranije spomenuto, precizno definirajte brzinu protoka i zahtjeve napona za vašu aplikaciju. Ovo može uključivati konsultacije sa inženjerima, pregled zahtjeva procesa ili provođenje mjerenja na licu mjesta.
Korak 2: Odaberite tip pumpe
Na osnovu svojstava tečnosti (npr. viskoznost, korozivnost), potrebnog protoka i visine, i primene, izaberite odgovarajući tip pumpe. Različiti tipovi pumpi imaju različite karakteristike performansi i nivoe efikasnosti, što će uticati na dimenzionisanje motora.
Korak 3: Izračunajte snagu pumpe
Koristite odgovarajuću formulu snage (bilo u imperijalnim ili metričkim jedinicama) da izračunate snagu potrebnu za pumpu. Obavezno koristite ispravne vrijednosti za brzinu protoka, visinu i efikasnost pumpe.
Korak 4: Uzmite u obzir sigurnosnu marginu
Dodajte sigurnosnu marginu od oko 10 - 20% izračunatoj snazi pumpe kako biste uzeli u obzir sve nesigurnosti u sistemu, kao što su promjene u svojstvima fluida ili povećana otpornost sistema tokom vremena.
Korak 5: Odaberite motor
Na osnovu izračunate snage sa sigurnosnom marginom, odaberite motor odgovarajuće snage. Također, uzmite u obzir druge faktore kao što su brzina motora, napon i tip kućišta, koji bi trebali biti kompatibilni s pumpom i radnim okruženjem.
Naša ponuda proizvoda

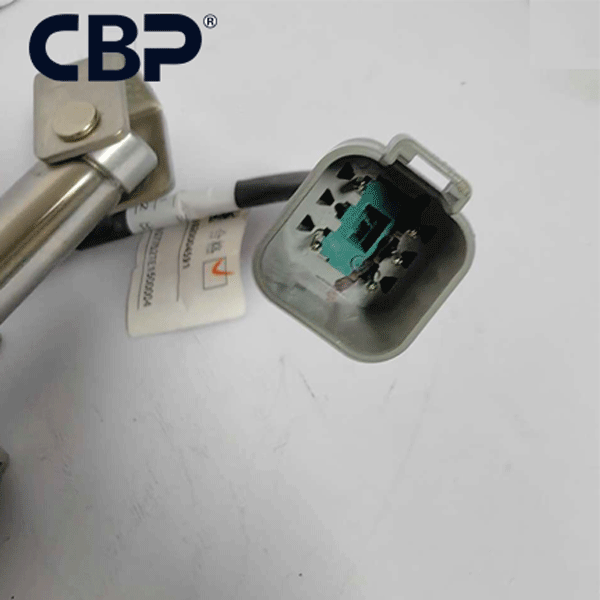

Kao dobavljač pumpi i motora, nudimo širok asortiman visokokvalitetnih proizvoda koji će zadovoljiti vaše potrebe. Na primjer, imamo1020004591 Motor prigušnice YQ4.733.162/V11, koji je dizajniran za specifične primjene bagera i pruža pouzdane performanse.
Drugi proizvod je60099069 Motor za akcelerograf za SANY BAGER. Ovaj motor je posebno skrojen za bagere SANY, osiguravajući savršeno pristajanje i optimalan rad.
Takođe imamo60100129 Pumpa klipa za SANY EXCAVATOR, koja je visokokvalitetna pumpa koja može nositi različite zadatke prijenosa tekućine u sistemima bagera.
Zaključak
Dimenzioniranje motora za dati kapacitet pumpe je složen, ali bitan proces. Razumijevanjem faktora koji utiču na dimenzioniranje motora, slijedeći gore navedene korake i odabirom pravih proizvoda, možete osigurati da vaš sistem pumpa - motor radi efikasno i pouzdano.
Ako imate bilo kakvih pitanja o dimenzioniranju motora ili ste zainteresirani za naše pumpe i proizvode za motore, preporučujemo vam da nas kontaktirate radi daljnje rasprave i nabavke. Imamo tim stručnjaka koji vam može pružiti detaljnu tehničku podršku i pomoći vam da pronađete najbolja rješenja za vaše specifične potrebe.
Reference
- "Pump Handbook" Igor J. Karassik, Joseph P. Messina, Paul Cooper i Charles C. Heald.
- "Dizajn mašinstva" od Josepha E. Shigleyja, Charlesa R. Mischkea i Richarda G. Budynasa.
